R&S®ATS1500C 用于汽车电子雷达的天线测试暗箱

面向未来汽车电子雷达传感器的必备测试解决方案

基于 CATR 的便携式全电波暗箱，性能一流

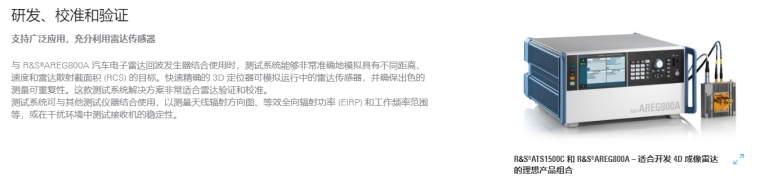

R&S®ATS1500C 天线测试暗箱采用紧缩场 (CATR) 技术，包含镀金抛物面反射器和双轴定位器以定位被测设备的 3D 移动。 测试暗箱可与 R&S®AREG800A 和其他先进的罗德与施瓦茨测试与测量仪器相结合以用于多种应用，包括天线特征校准、雷达验证、干扰测试、ETSI RED 和 FCC 带内预一致性测试以及角度校准。 R&S®AREG800A 的前端天线直接集成为馈电天线。测试暗箱还可以配备通用馈电天线（60 GHz 至 90 GHz），以与 R&S®AREG800A 或信号与频谱分析仪等其他测试仪器（通过通用 WR12 波导馈通件）共同使用。

主要特点

针对 77/79 GHz 汽车电子雷达传感器执行带内 OTA 测量

暗箱尺寸仅为 1.3 m2，并具有 CATR 双向抛物面反射器

用于测试孔径尺寸最大为 30 cm 的雷达模块

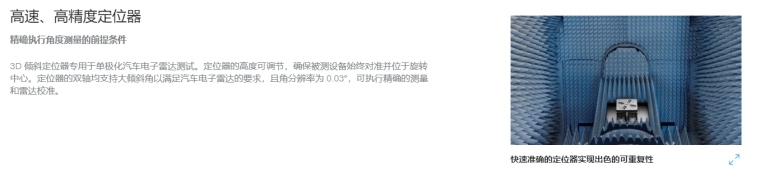

配备高速、高精度 3D 倾斜定位器

具有超低反射率和非凡的屏蔽效能

产品性能特点
